Dettagli:
|
perdita di inserzione: | <0> | Perdita di rendimento: | >35 dB |
---|---|---|---|
Temperatura di esercizio: | -40 °C- +75 °C | Temperatura di conservazione: | -40 ̊+85 °C |
Tempi di connessione: | > 1000 | Collegamento: | LC, SC, ST, FC, MTP/MPO |
Evidenziare: | Ftth adsl vdsl tester,attrezzi per il crimping dei cavi di rete,testatore upc adsl vdsl |

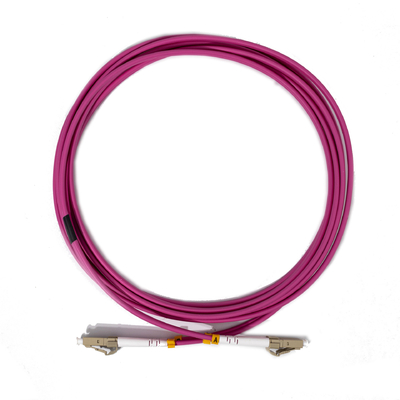

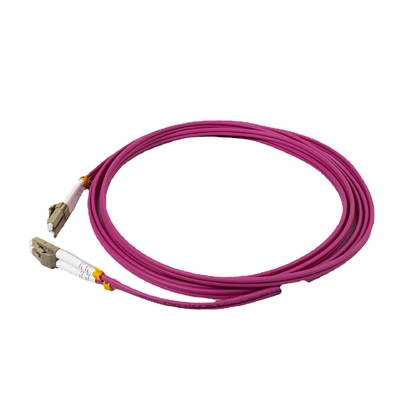

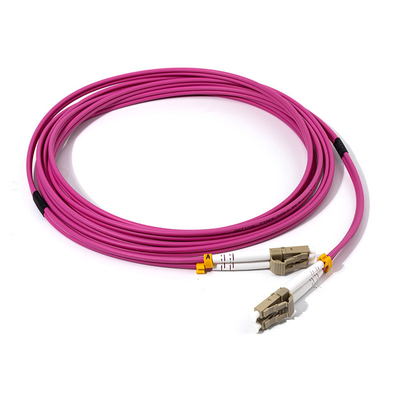

Cavo patch ottico duplex multimodo LC UPC a LC UPC OM4 3.0mm
I cavi patch e i pigtail in fibra ottica sono componenti per collegare apparecchiature e componenti in una rete in fibra ottica. Esistono molti tipi in base ai diversi tipi di connettori in fibra ottica, tra cui FC SV SC LC E2000n MTRJn MPO ecc. con modalità singola (9/125um) e multimodo (50/125 o 62.5/125). Il materiale della guaina del cavo può essere PVC, LSZH; OFNR, OFNP ecc. Sono disponibili simplex, duplex, multi fibre, Ribbon fan out e bundle fiber.
Specifiche:
Parametro | Unità | Modalità | PC | UPC | APC |
Tipo | |||||
Perdita di inserzione | dB | SM | <0.3 | <0.3 | <0.3 |
MM | <0.3 | <0.3 | |||
Perdita di ritorno | dB | SM | >50 | >50 | >60 |
MM | >35 | >35 | |||
Ripetibilità | dB | Perdita aggiuntiva<0.1db, perdita di ritorno< 5 dB | |||
Intercambiabilità | dB | Perdita aggiuntiva<0.1db, perdita di ritorno< 5 dB | |||
Numero di connessioni | volte | >1000 | |||
Temperatura di esercizio | °C | -40 C- +75 C | |||
Temperatura di stoccaggio | °C | -40 C- +85 C |
Caratteristiche:
1.1 Diametro del nucleo:
Tipicamente 50µm o 62.5µm (molto più grande del nucleo a modalità singola di 9µm).
Consente a più modalità di luce (percorsi di luce) di propagarsi, portando alla dispersione modale su lunghe distanze.
1.2 Distanza e larghezza di banda:
Ottimizzato per comunicazioni a corto raggio (fino a 550 m per 10 Gbps, 1 km per 1 Gbps).
Attenuazione più elevata rispetto alla fibra a modalità singola, che limita l'uso su lunghe distanze.
1.3 Standard e tipi comuni:
OM1 (62.5/125µm): Guaina arancione, supporta 1 Gbps fino a 275 m.
OM2 (50/125µm): Guaina arancione, larghezza di banda migliorata rispetto a OM1.
OM3 (50/125µm, ottimizzato per laser): Guaina acquamarina, supporta 10 Gbps fino a 300 m.
OM4 (50/125µm, migliorato): Guaina acquamarina, supporta 10 Gbps fino a 550 m e 40/100 Gbps.
OM5 (50/125µm, a banda larga): Guaina verde lime, supporta il multiplexing a divisione di lunghezza d'onda (WDM).
1.4 Tipi di connettori:
LC, SC, ST, FC, MTP/MPO (per connessioni ad alta densità).
Finiture lucidate (UPC o APC) per bassa perdita di inserzione.
Applicazione:
2.1 Data center (connessioni server-to-switch).
2.2 Reti locali (LAN).
2.3 Videosorveglianza e videosorveglianza.
2.4 Imaging medico e sistemi industriali.
