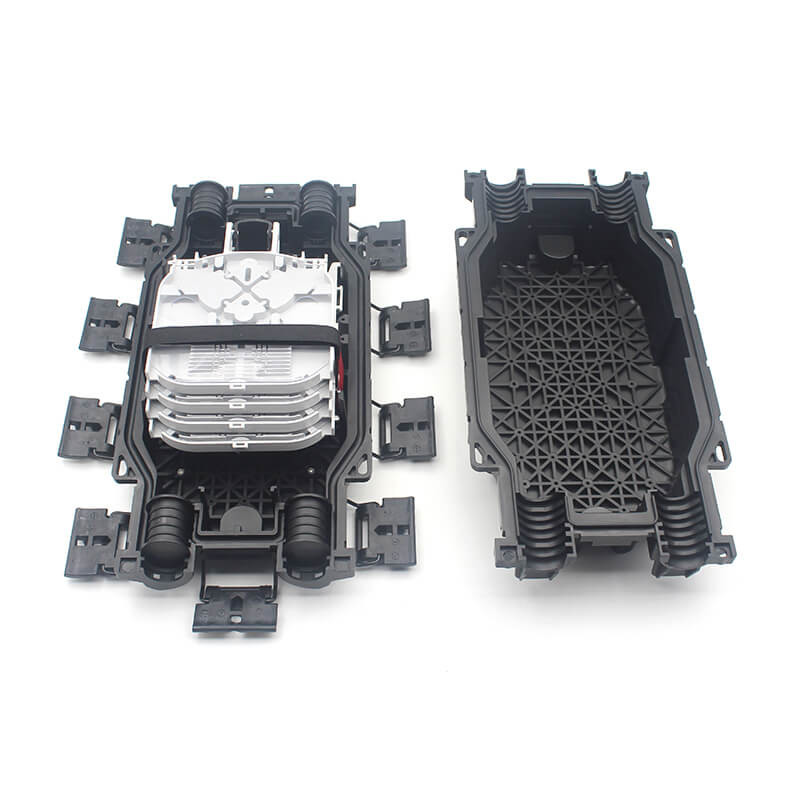

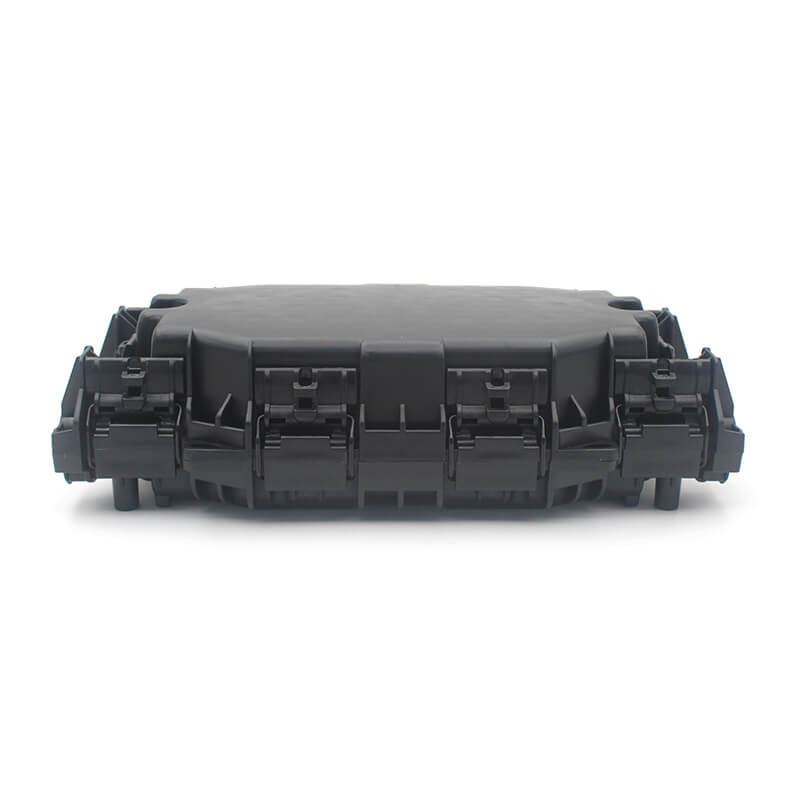

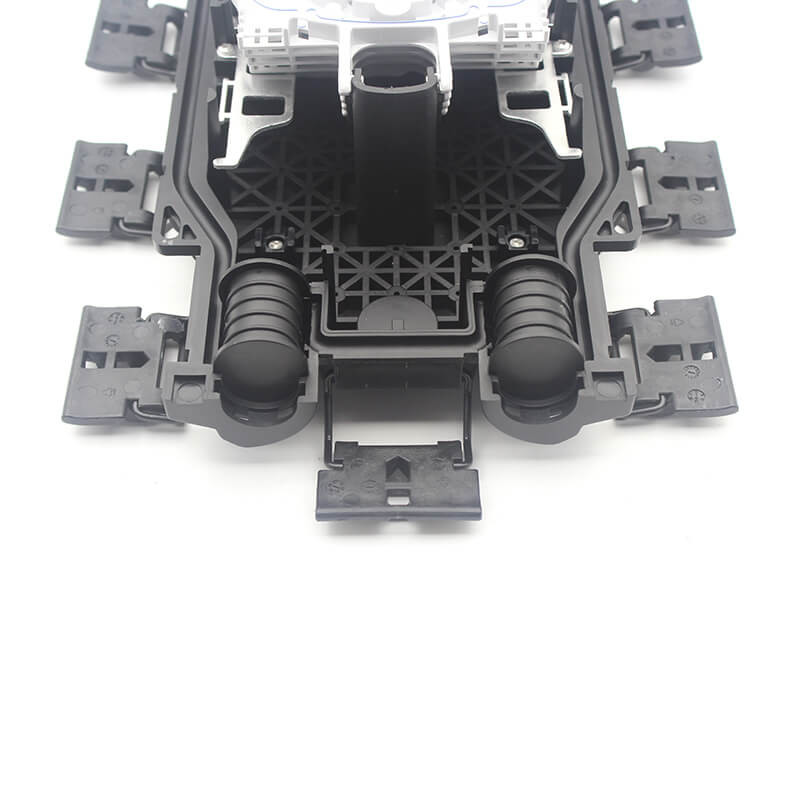

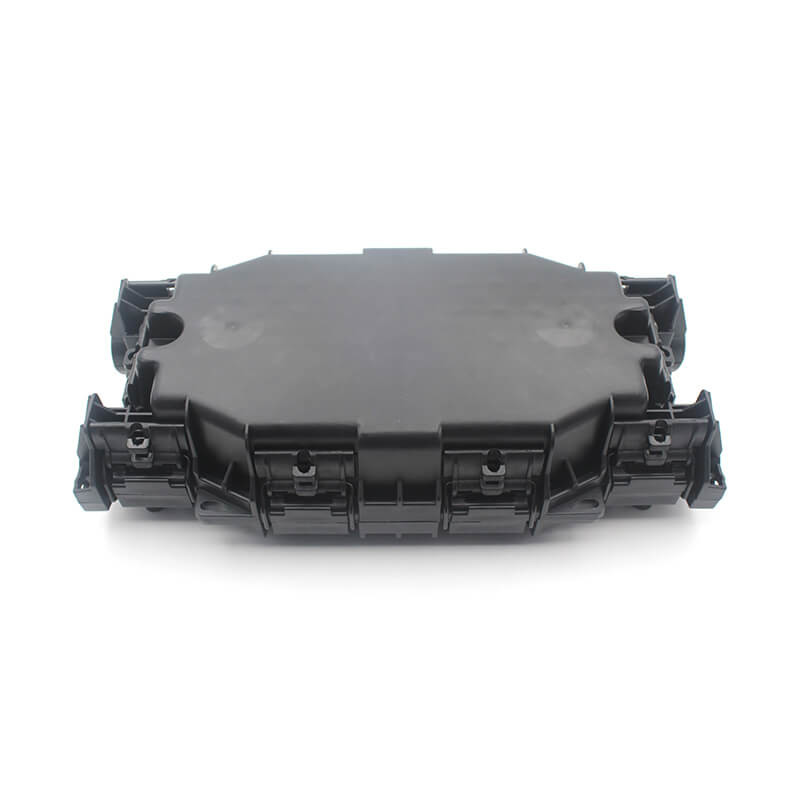

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra
Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra

Grande immagine :  Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra

Dettagli:
Luogo di origine: Zhejiang, Cina
Marca: DOWELL
Numero di modello: FOSC-H2A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000 pezzi
Tempi di consegna: 7-15 giorni
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 1000 pezzi per 7 giorni

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra

Descrizione
Capacità: Bunchy: 12-96 nuclei, Nastro: 72-288 nuclei Diametro: φ20mm
Numero di porti: 2 in 2 fuori Dimensione: 370 mm × 178 mm × 106 mm

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori montaggio a parete sotterraneo



Questo tipo di chiusura è la più comunemente utilizzata nelle antenne montate o sepolte sottoterra.Di solito contiene uno o più vassoi di fusione in fibra per fornire spazio e protezione per le fusioni in fibra ottica.L'ambito di applicazione è: aereo, sotterraneo, montaggio a parete, montaggio a condotti, montaggio a fori. La temperatura ambiente varia da -45°C a +65°C.



Dimensione e capacità



Dimensione esterna (LxWxH) 370 mm × 178 mm × 106 mm
Peso (esclusa la scatola esterna) 1900-2300 g
Numero di porte di entrata/uscita 2 (pezzi) su ciascun lato (totalmente 4 pezzi)
Diametro del cavo a fibra φ20 mm
Capacità del FOSC Bunchy: 12-96 core, Ribbon: 72-288 core



Strumenti necessari per l'installazione



1 Tagliatori di tubi 4 Nastro adesivo
2 Serratura di incrocio/parallelamento 5 Tagliatrici elettriche
3 - La chiave inglese. 6 Stripper



Il processo di installazione di FOSC



Tipo 1.Nell'apertura del cavo ottico dell'estremità del 50 mm per mantenere il rinforzo della barra di rinforzo.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 0

Tipo 2.Dovrà essere fuso per scollegare il cavo dal centro

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 1

Tipo 3.Installare e bloccare il cavo nella guaina del cavo e fissare il cavo al cavo.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 2

Tipo 4.Con nastro adesivo elettrico al cerchio del cavo ottico che spunta da parte dello stretch.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 3

Tipo 5.Selezionare il diametro esterno del cavo leggermente più grande dell'anello della clip di tenuta da tagliare.Posizionare la parte finale della striscia di gomma nel mezzo dei due anelli di tenuta e utilizzare il dito per mettere la colla sul cavo. per mantenere lo stato naturale del nastro adesivo o una leggera forza, al fine di rendere gli strati avvolti di strati adesivi di abbigliamento, senza lacune evidenti.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 4
Tipo 6.Il cavo è stato installato sull'anello di tenuta nella scatola di connessione e la porta del cavo, continuerà nella scatola slot di supporto aggiuntivo, stripping bobina cavo,memorizzato nella scatola di connessione prima dello spazio nella torre.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 5

Tipo 7.Strappaggio della bobina del cavo, immagazzinato nella scatola di connessione prima dello spazio nella torre

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 6

Tipo 8.In caso di necessità, la lunghezza rimanente può essere come mostrato nella figura dieci.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 7

Tipo 9.Per legare la piastra di collegamento sul supporto della piastra di collegamento con una cinghia fissa (che è rivolta verso l'alto) con un disco continuo.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 8

Tipo 10.Chiudere il coperchio superiore e inferiore nel giusto ordine con la fibbia di fissaggio del corpo della scatola.

Chiusura di splice in fibra ottica orizzontale 2 in 2 fuori sotto terra 9
