Dettagli:
|
| Tipo di fibra: | G652D/G657A | Numero di fibre: | 2-144F |
|---|

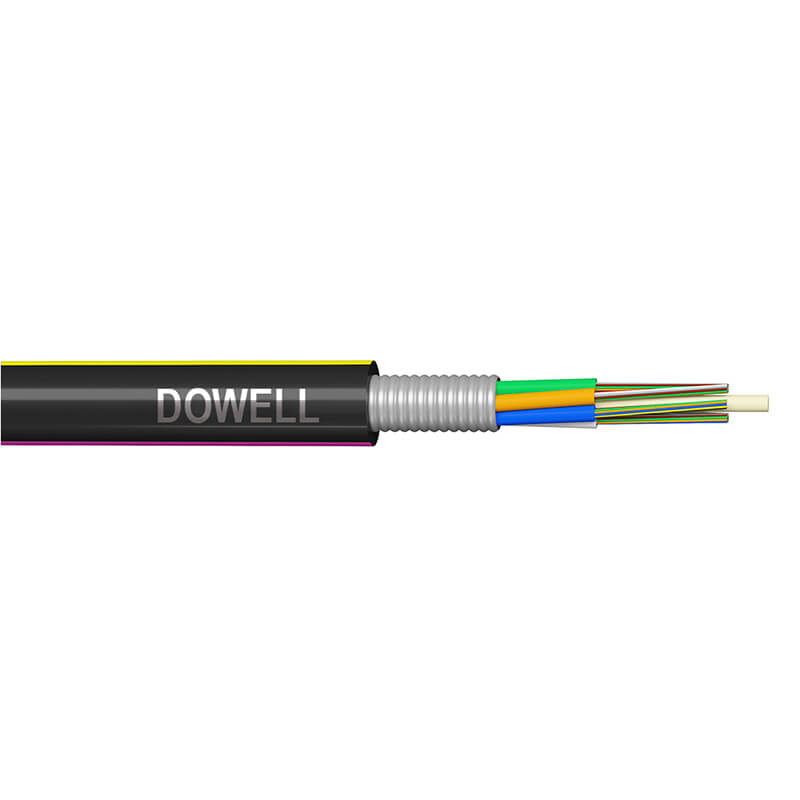

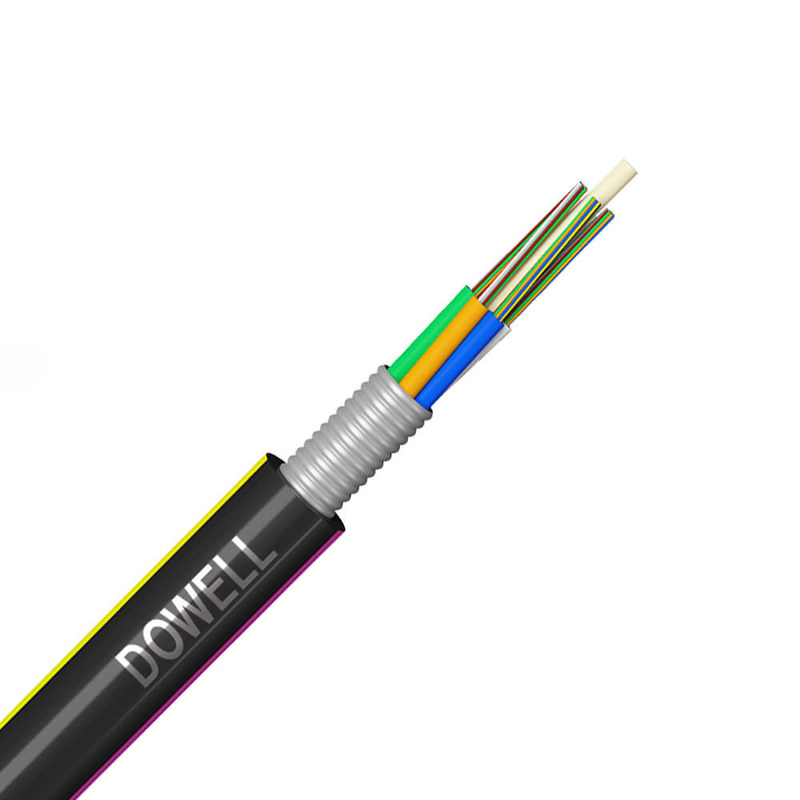

G652D G675A1 G657A2 Cavo in fibra ottica esterno Non corazzato 2F 36F 72F 144F

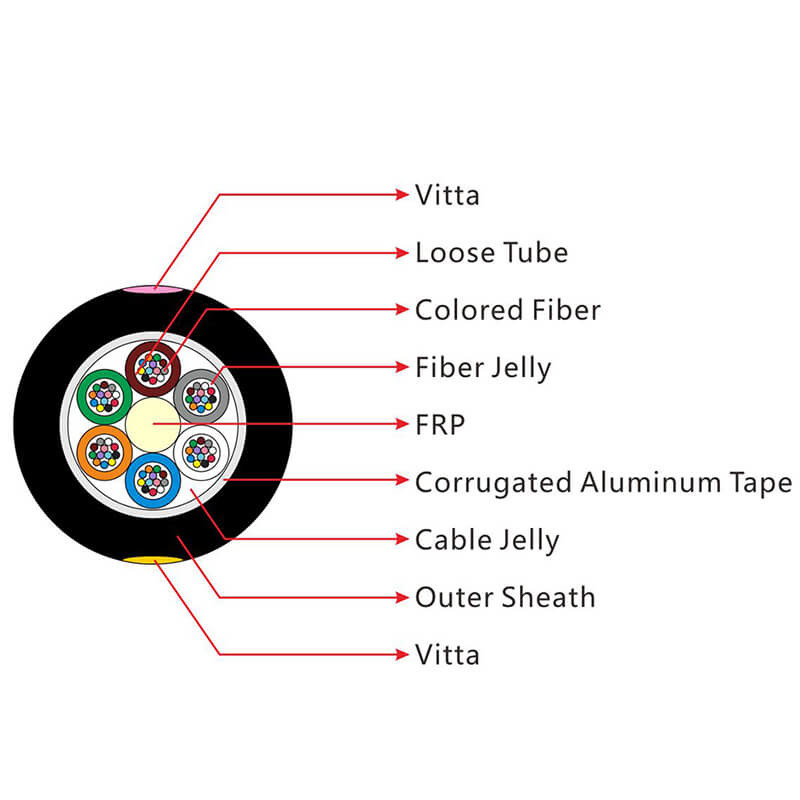

GYFTA Cable non armato, non metallico, non armato, sono posizionati in un tubo sciolto di plastica ad alto modulo.Una plastica rinforzata di fibre (FRP)I tubi (e i riempitivi) sono stratificati attorno al componente di resistenza in un nucleo di cavo compatto e circolare.Dopo l'applicazione di una barriera antiumidità in polietilene laminato di alluminio (APL) intorno al nucleo del cavo, il cavo è completato da una guaina esterna in PE.
Caratteristiche ottiche
| G.652 | G.657 | 50/125um | 62.5/125um | ||
| Attenuazione (+20) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤ 1,0 dB/km | ≤ 1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,36 dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | |||
| Larghezza di banda | @850nm | ≥ 500 Mhz.km | ≥ 500 Mhz.km | ||
| Classe A 850 nm | @1300nm | ≥ 1000 Mhz.km | ≥ 600 Mhz.km | ||
| Apertura numerica | 0.200±0.015NA | 0.275±0.015NA | |||
| Lunghezza d'onda di taglio del cavo | ≤ 1260 nm | ≤ 1480 nm | |||
| Tipo di cavo | Numero di fibre | Tubo | Fabbricazione a partire da | Cavo Diametro mm |
Cavo Peso Kg/km |
Strassatura Forza Lungo/corto Termine N |
Crush Resistenza Lungo/corto Termine N/100m |
Raggio di piegatura Statica/dinamica mm |
| GYFTA-2~6 | 2-6 | 1 | 5 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-8~12 | 8-12 | 2 | 4 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-14~18 | 14-18 | 3 | 3 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-20~24 | 20-24 | 4 | 2 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-26~30 | 26-30 | 5 | 1 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-32~36 | 32-36 | 6 | 0 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-2~12 | 2-12 | 1 | 5 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-14~24 | 14-24 | 2 | 4 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-26~36 | 26-36 | 3 | 3 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-38~48 | 38-48 | 4 | 2 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-50~60 | 50 - 60 | 5 | 1 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-62~72 | 62-72 | 6 | 0 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-2~6 | 2-6 | 1 | 7 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-8~12 | 8-12 | 2 | 6 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-14~18 | 14-18 | 3 | 5 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-20~24 | 20-24 | 4 | 4 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-26~30 | 26-30 | 5 | 3 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-32~36 | 32-36 | 6 | 2 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-38~42 | 38-42 | 7 | 1 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-44~48 | 44-48 | 8 | 0 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-50~60 | 50 - 60 | 5 | 3 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-62~72 | 62-72 | 6 | 2 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-74~84 | 74-84 | 7 | 1 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-86~96 | 86-96 | 8 | 0 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-98~108 | 98-108 | 9 | 1 | 17.1 | 226 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-110~120 | 110-120 | 10 | 0 | 17.1 | 226 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-122~132 | 122-132 | 11 | 1 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-134~144 | 134-144 | 12 | 0 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
Applicazione

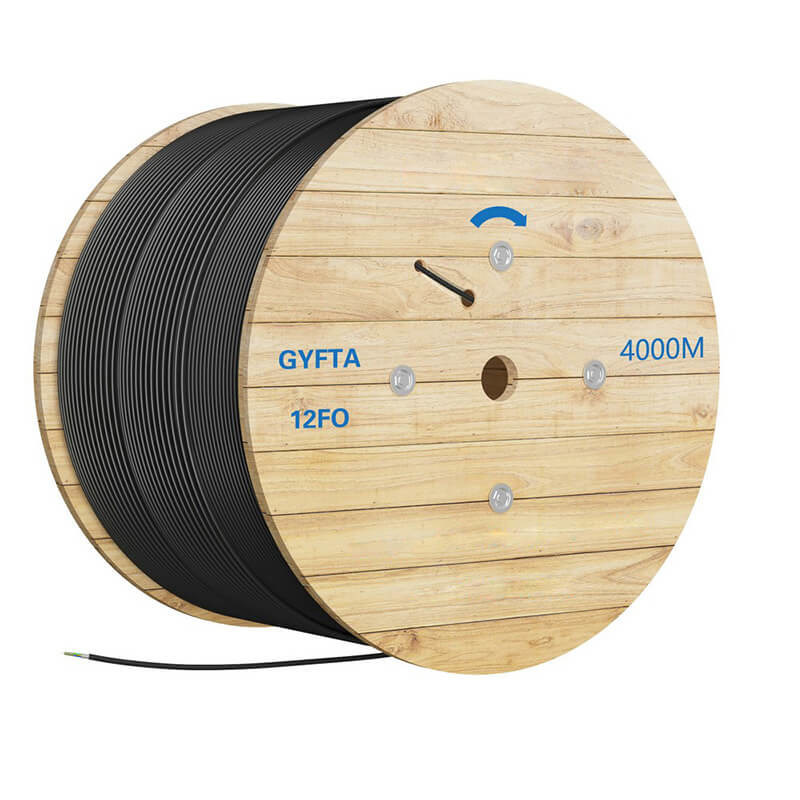

Il nostro pacchetto
