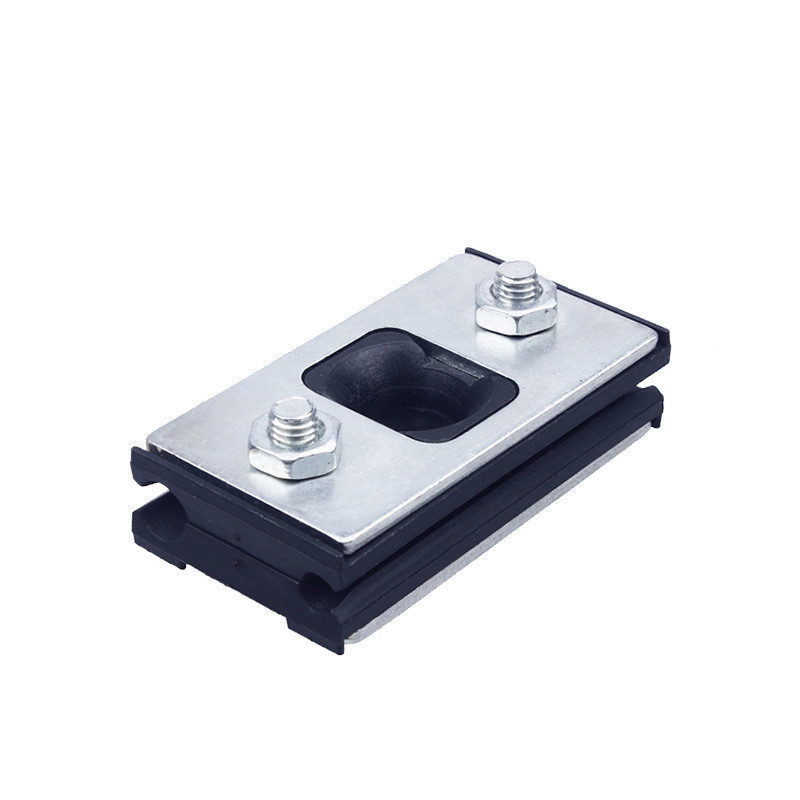

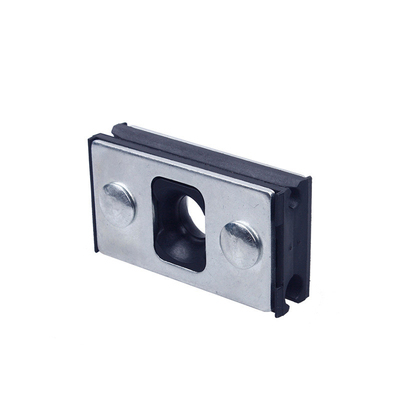

ADSS figura 8 Clampo di sospensione del cavo per il montaggio a palo su un gancio

Morsetti di Sospensione per Cavo a 8

I morsetti di sospensione sono progettati per fornire una sospensione articolata per cavi a 8 con messaggero in acciaio o isolato dielettricamente per reti di accesso con campate fino a 90m. Il loro design unico e brevettato è stato sviluppato per offrire un raccordo universale che copre tutti i casi di sospensione su pali in legno, metallo o cemento. Con scanalature dritte e un sistema reversibile, questi morsetti sono compatibili con messaggeri di diametro da 3 a 7 mm e da 7 a 11 mm.

Specifiche:

Caratteristiche:

1.1 Copre tutte le dimensioni del messaggero da 3 a 11 mm
1.2 Agisce come un fusibile per evitare danni al cavo in caso di sovraccarico verticale anomalo (albero, incidente d'auto...)
1.3 Isolamento dielettrico da 4kV tra il messaggero del cavo e il palo/morsetto
1.4 Foro centrale che consente l'installazione su ganci per fornire un punto di sospensione flessibile e offrire protezione aggiuntiva contro le vibrazioni indotte dal vento
Installazione:

2.1 Su un bullone a gancio: Il morsetto può essere installato su un bullone a gancio da 14 mm o 16 mm su pali in legno forabili. La lunghezza del bullone a gancio dipende dal diametro del palo.

2.2 Su una staffa per palo con un bullone a gancio: Il morsetto può essere installato su pali in legno, pali in cemento tondi e pali metallici poligonali utilizzando una staffa di sospensione CS, un bullone a gancio BQC12x55 e 2 fascette per palo da 20 x 0,4 mm o 20 x 0,7 mm.

Applicazione:

3.1 Progettato per condotti con un assemblaggio di condotti a forma di 8 con messaggero in plastica rinforzata con fibra (FRP).
