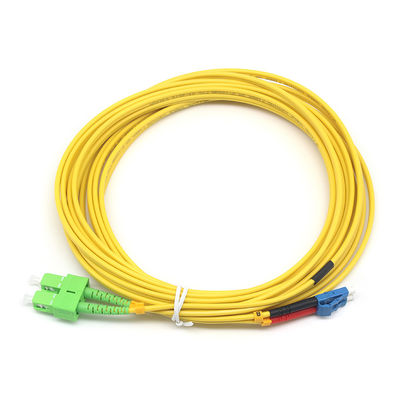

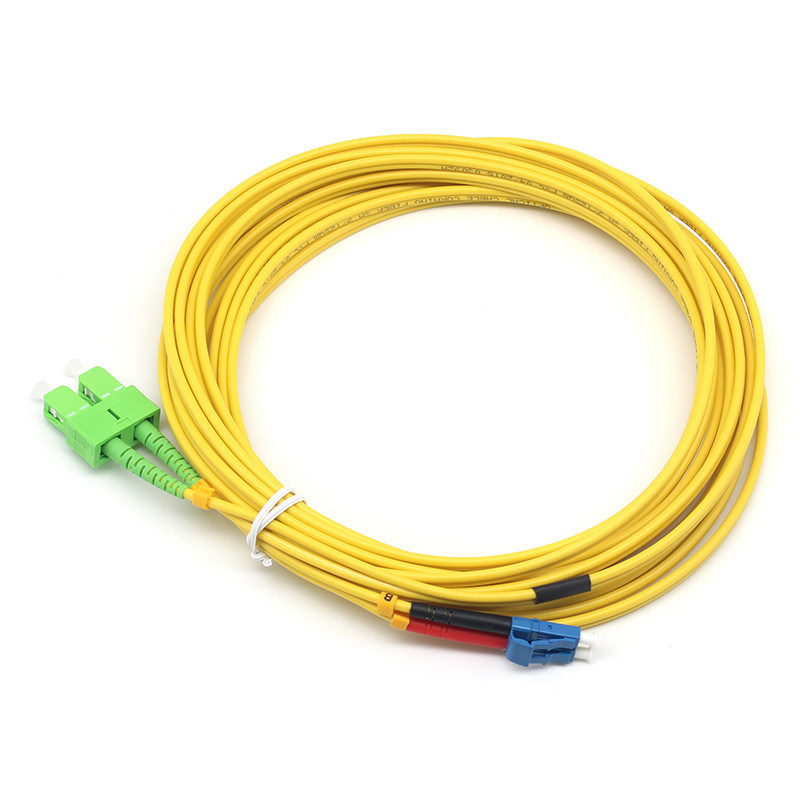

Doppio cablaggio da APC SC a LC UPC SM Fibra ottica
I patchcord in fibra ottica sono componenti per collegare attrezzature e componenti in una rete in fibra ottica.Esistono molti tipi secondo i diversi tipi di connettore a fibra ottica, tra cui FC SV SC LC ST E2000N MTRJN MPO ecc.. con modalità singola (9/125um) e multimode (50/125 o 62.5/125). Il materiale della giacca del cavo può essere PVC, LSZH; OFNR, OFNP ecc. Esistono fibre semplici, duplex, multifibre, fibra a fascia e fibra a fascio.
Specificità:
| Parametro |
Unità |
Modalità |
PC |
UPC |
APC |
| Tipo |
| Perdita di inserimento |
dB |
SM |
< 0.3 |
< 0.3 |
< 0.3 |
| MM |
< 0.3 |
< 0.3 |
|
| Risultato di perdita |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Ripetibilità |
dB |
Perdite aggiuntive < 0,1 dB, perdite di ritorno < 5 dB |
| Intercambiabilità |
dB |
Perdite aggiuntive < 0,1 dB, perdite di ritorno < 5 dB |
| Tempi di connessione |
tempi |
> 1000 |
| Temperatura di funzionamento |
°C |
-40 C- +75 C |
| Temperatura di conservazione |
°C |
-40 C- +85 C |
Caratteristiche:
1. Tipi di fibre:
1.1 Single-Mode (SMF):Progettati per trasmissioni a lunga distanza (fino a 100+ km), in genere utilizzando un diametro di 9/125μm di nucleo/rivestimento.
1.2 Multi-Mode (MMF):Utilizzato per distanze più brevi (fino a 500 m2 km), con dimensioni comuni del nucleo di 50/125 μm o 62,5/125 μm.
2. Tipi di connettori:
2.1 LC (connettore lucente):Piccolo fattore di forma, popolare nelle applicazioni ad alta densità.
2.2 SC (connettore dell'abbonato):Disegno push-pull, comunemente usato nei datacom e nelle telecomunicazioni.
2.3FC (connettore della ferrule):Tipo a vite, spesso utilizzato in ambienti ad alta vibrazione.
2.4ST (Straight Tip): stile baionetta, usato nelle reti più vecchie.
2.5 MTP/MPO: connettori multi-fibra per collegamenti ad alta capacità (ad esempio, fibre 12/24).
3. Tipi polacchi
3.1 APC (Angled Physical Contact): superficie terminale ad angolo di 8° per un minimo di riflessione posteriore (~-65dB).
3.2 UPC (Ultra Physical Contact): maggiore perdita di riflessione (~-55dB).
3.3 PC (contatto fisico): leggermente arrotondato per ridurre gli spazi vuoti.
4- Cable Jacketing:
4.1 Simplex: fibra singola, cavo singolo.
4.2 Duplex: due fibre (spesso per Tx/Rx).
4.3 corazzato: rinforzato per ambienti difficili.
4.4 Insensibile alle pieghe (BI): resistente alle pieghe strette.
Applicazione:
5.1 Rete di telecomunicazioni
5.2 Rete a banda larga in fibra
5.3 Sistema CATV
5.4 Sistema LAN e WAN
5.5 FTTP
Flusso di produzione:

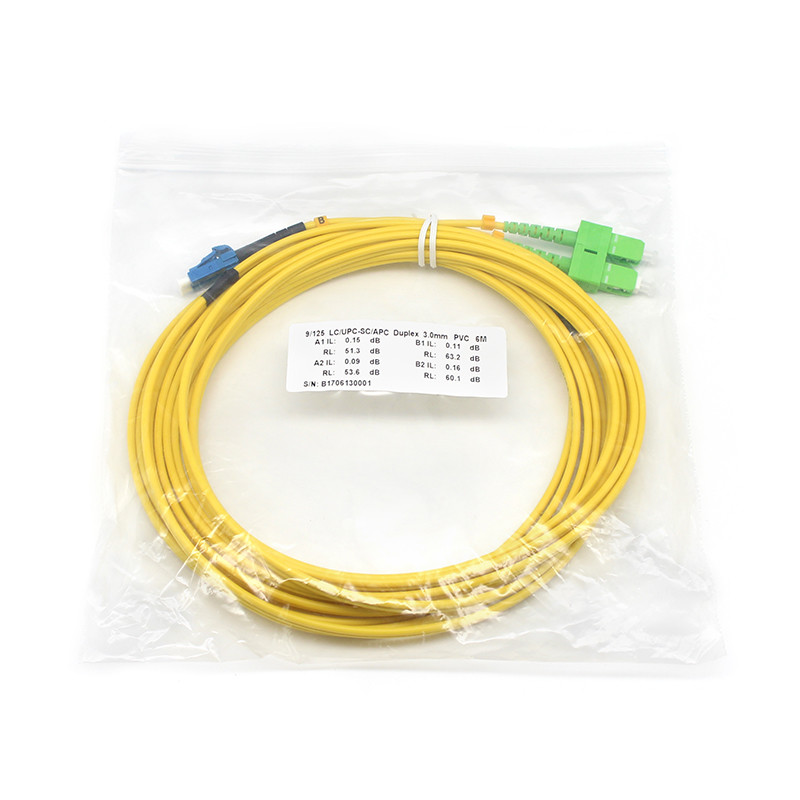

Il nostro pacchetto:
