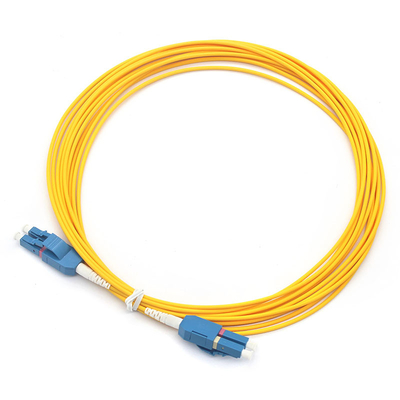

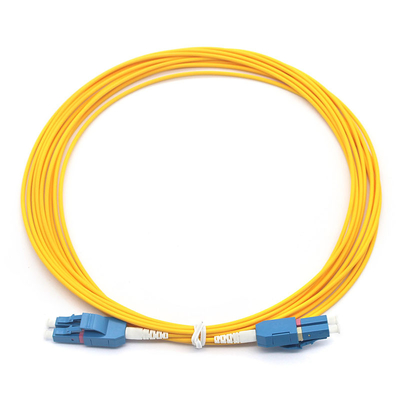

Corde di patch in fibra ottica duplex da LC UPC a LC UPC per Uniboot a modalità singola
I patchcord in fibra ottica sono componenti per collegare attrezzature e componenti in una rete in fibra ottica.Esistono molti tipi secondo i diversi tipi di connettore a fibra ottica, tra cui FC SV SC LC ST E2000N MTRJN MPO ecc.. con modalità singola (9/125um) e multimode (50/125 o 62.5/125). Il materiale della giacca del cavo può essere PVC, LSZH; OFNR, OFNP ecc. Esistono fibre semplici, duplex, multifibre, fibra a fascia e fibra a fascio.
Specificità:
| Parametro |
Unità |
Modalità |
PC |
UPC |
APC |
| Tipo |
| Perdita di inserimento |
dB |
SM |
< 0.3 |
< 0.3 |
< 0.3 |
| MM |
< 0.3 |
< 0.3 |
|
| Risultato di perdita |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Ripetibilità |
dB |
Perdite aggiuntive < 0,1 dB, perdite di ritorno < 5 dB |
| Intercambiabilità |
dB |
Perdite aggiuntive < 0,1 dB, perdite di ritorno < 5 dB |
| Tempi di connessione |
tempi |
> 1000 |
| Temperatura di funzionamento |
°C |
-40 C- +75 C |
| Temperatura di conservazione |
°C |
-40 C- +85 C |
Caratteristiche:
1.1 Tipi di fibre
1.1.1 Single-Mode (SMF): progettato per trasmissioni a lunga distanza (fino a 100 km o più), utilizzando in genere un diametro di 9/125 μm di nucleo/rivestimento.
1.1.2 Multi-Mode (MMF): utilizzato per distanze più brevi (fino a 500 m2 km), con dimensioni comuni del nucleo di 50/125 μm o 62,5/125 μm.
1.2 Tipi di connettori
1.2.1 LC (Lucent Connector): piccolo fattore di forma, utilizzato in applicazioni ad alta densità.
1.2.2 SC (Subscriber Connector): progettazione push-pull, comunemente utilizzata nelle comunicazioni dati e nelle telecomunicazioni.
1.2.3 FC (Ferrule Connector): tipo a vite, spesso utilizzato in ambienti ad alta vibrazione.
1.2.4 ST (Retta punta):Stile baionetta, usato nelle vecchie reti.
1.2.5 MTP/MPO: connettori multi-fibra per collegamenti ad alta capacità (ad esempio, fibre 12/24).
1.3 Tipi polacchi
1.3.1 PC (contatto fisico): leggermente arrotondato per ridurre gli spazi vuoti.
1.3.2 UPC (Ultra Physical Contact): maggiore perdita di riflessione (~-55dB).
1.3.3 APC (Angled Physical Contact): superficie terminale ad angolo di 8° per un minimo di riflessione posteriore (~-65dB).
1.4 Cappottole per cavi
1.4.1 Simplex: fibra singola, cavo singolo.
1.4.2 Duplex: due fibre (spesso per Tx/Rx).
1.4.3 corazzato: rinforzato per ambienti difficili.
1.4.4 Insensibile alle pieghe (BI): resistente alle pieghe strette.
Applicazione:
2.1 pannelli di patch all'interno degli armadi delle comunicazioni
2.2 Comunicazioni dati ad alta velocità di bit
2.3 Salto da armadio di comunicazioni
2.4 Trasmissione video analogica
2.5 Comunicazioni da armadio a presa della parete

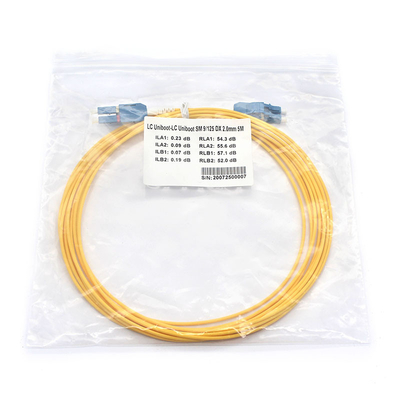

Confezione:
1. sacchetto di plastica
2La scatola interna.
3. Scatola esterna
