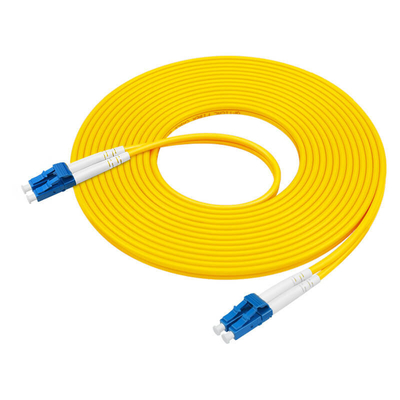

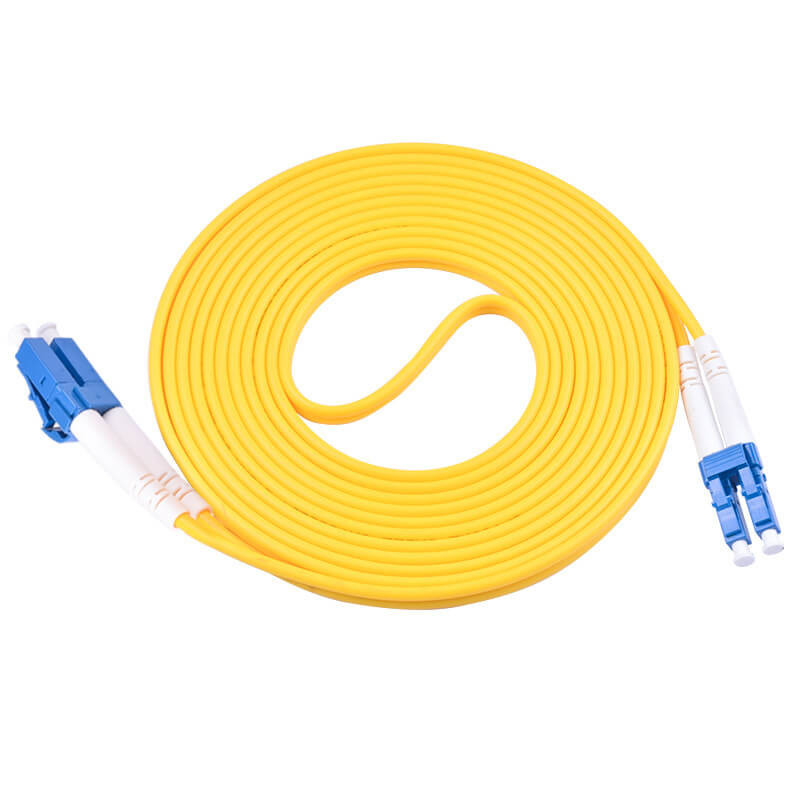

Un cavo jumper a fibra ottica duplex (chiamato anche cavo patch duplex) consiste di due cavi a fibra ottica uniti tra loro, tipicamente utilizzati per la comunicazione bidirezionale (trasmissione e ricezione).

Specificità:

Caratteristica:

1.1 Tipi di connettori:
LC-LC Duplex (più comune per applicazioni ad alta densità).
SC-SC Duplex (più vecchio, più ingombrante, ma ancora in uso).
ST-ST Duplex (comune nelle reti multimode più vecchie).
Hybrid Duplex (ad esempio LC-SC, LC-ST per le connessioni incrociate).
1.2 Tipi di fibre:
Single-mode (OS1/OS2): a lunga distanza (fino a 100+ km), a bassa perdita, utilizzato nelle telecomunicazioni/televisione via cavo.
Multimodo (OM1/OM2/OM3/OM4/OM5): a breve distanza (fino a 550 m per 10G), utilizzato nei data center/LAN.
1.3 Struttura del cavo:
Due fibre separate (Tx e Rx) in una singola giacca.
Spesso in stile zip-cord (può essere facilmente diviso).
Disponibile in fibra singola o in fibra doppia.
1.4 Tipo polacco:
UPC (Ultra Physical Contact): connettori blu, standard per la maggior parte delle applicazioni.
APC (Angled Physical Contact) ️ connettori verdi, utilizzati quando è necessario un riflesso della parte bassa della schiena.
1.5 Lunghezze comuni:
Tipicamente da 0,5 m a 50 m, ma sono disponibili lunghezze personalizzate.

Applicazione:

2.1 Rete di telecomunicazioni

2.2 Rete a banda larga in fibra

2.3 Sistema CATV

2.4 Sistema LAN e WAN

2.5 FTTP
