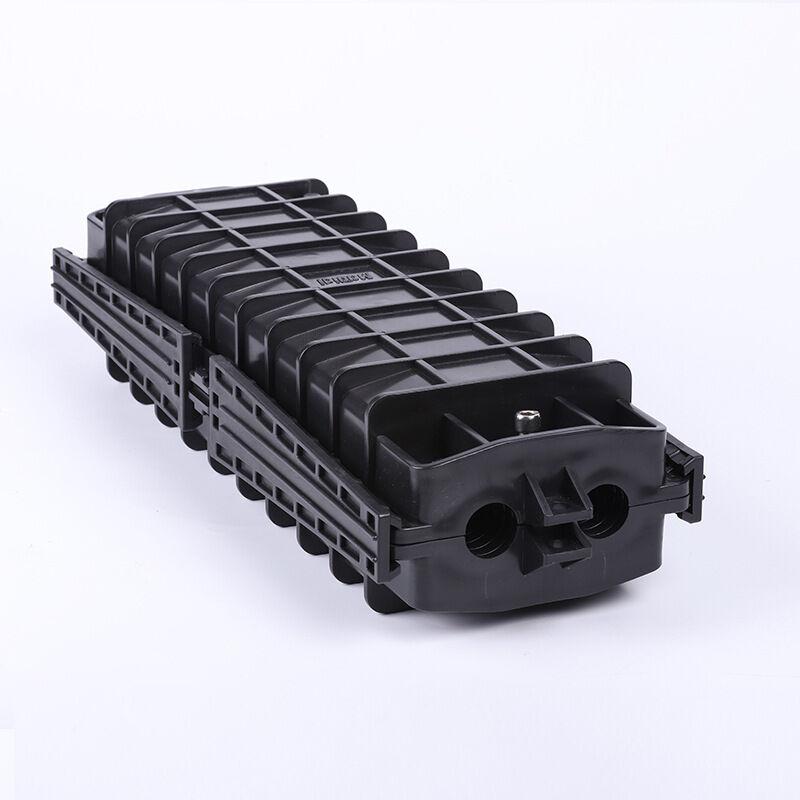

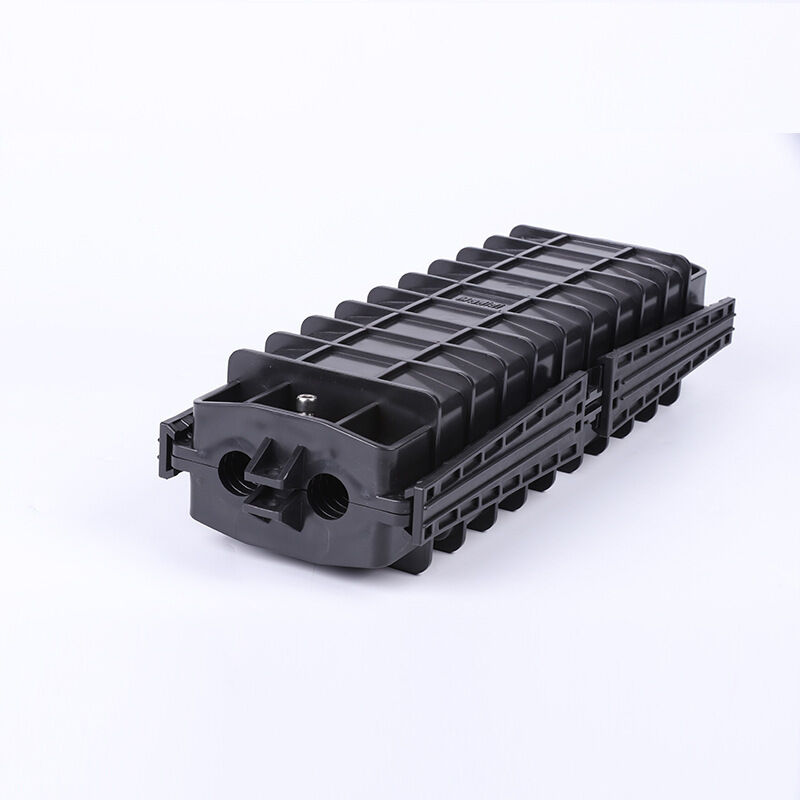

Chiusura di giunzione per fibra ottica in linea a 48 core, 2 ingressi 2 uscite, impermeabile
Una chiusura di giunzione in linea per fibra ottica è un alloggiamento protettivo utilizzato per giuntare, ramificare e immagazzinare cavi in fibra ottica lungo un percorso di cavo. A differenza di una chiusura a cupola o a parete, è progettata per essere installata in linea (direttamente sul cavo) in applicazioni aeree, sotterranee o interrate, creando un punto di giunzione sigillato, durevole e riapribile.
Specifiche:
| Vantaggi |
Svantaggi |
| Protezione ambientale: Eccellente sigillatura contro umidità/contaminanti. |
Competenza di installazione: Richiede tecnici qualificati per una corretta sigillatura. |
| Protezione meccanica: Protegge le giunzioni da schiacciamento, impatto e sollecitazioni. |
Dimensioni: Può essere ingombrante, specialmente per elevati conteggi di fibre. |
| Flessibilità: Riapribile per modifiche alla rete. |
Costo: Costo iniziale più elevato rispetto a semplici manicotti meccanici (ma giustificato per installazioni permanenti). |

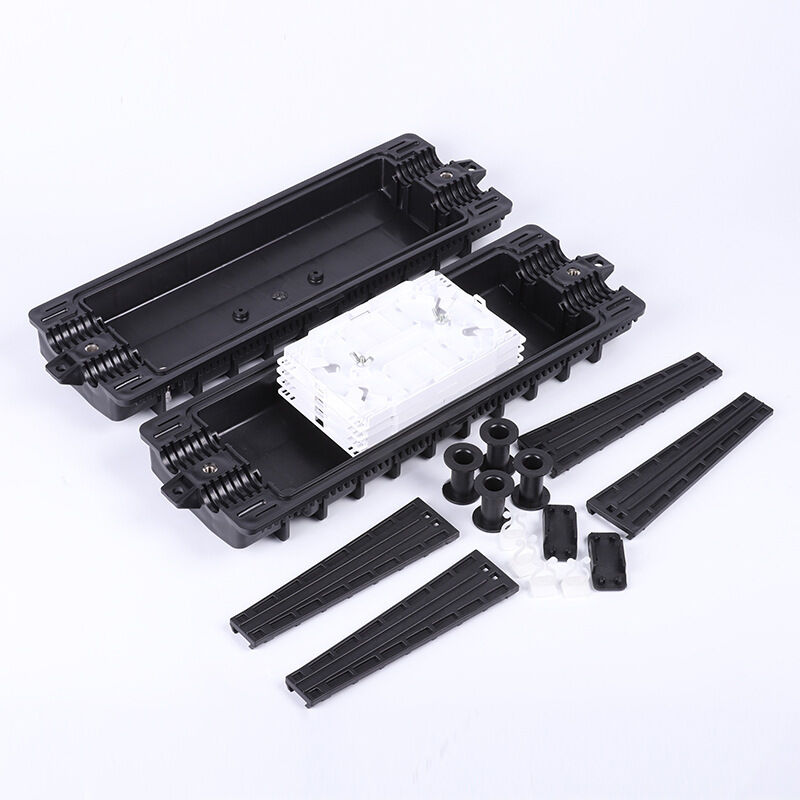

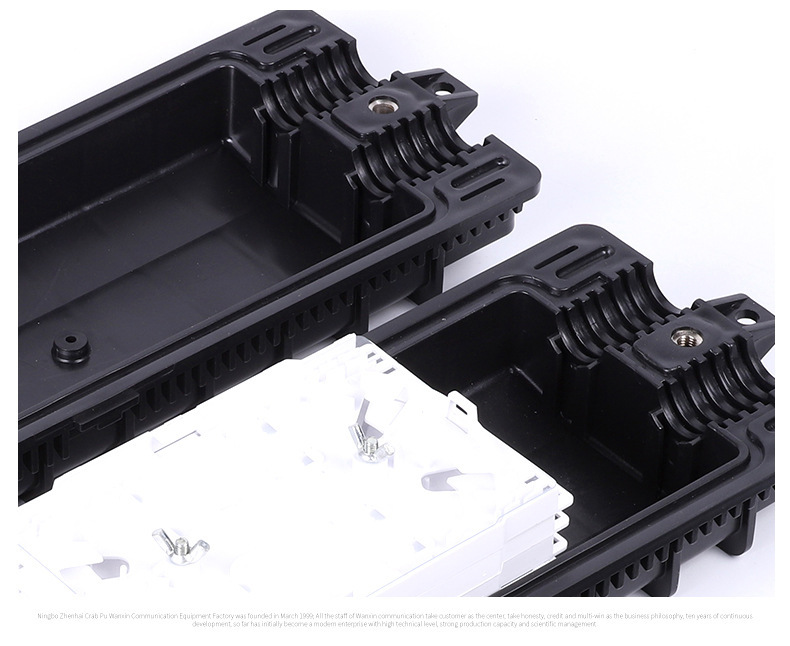

| Organizzazione: I vassoi interni mantengono le fibre gestite e identificabili. |
Carico del vento aereo: Aggiunge un punto di carico del vento sulla campata aerea. |
Tipi:
1.1 Per installazione:
Aerea: Montata su un cavo di supporto tra i pali. Leggera, resistente ai raggi UV, con robuste staffe di sospensione.
Sotterranea/Interrata: Installata in pozzetti, camere o interrata direttamente. Hanno gusci robusti e resistenti alla corrosione e spesso una forma cilindrica a "pillola" per resistere alla pressione del riempimento e all'umidità.
In condotto: Installata all'interno di un condotto o di una linea di condotti.
1.2 Per ingresso/uscita cavo:
Passante (diritto): Il più comune. Il cavo entra da un'estremità ed esce dall'altra, mantenendo il percorso lineare. Utilizzato per giunzioni punto-punto.
Ramificato (derivazione): Entrano uno o più cavi ed escono più cavi più piccoli. Utilizzato per la distribuzione o la suddivisione della rete.
Giunzione a testa: Due cavi entrano da estremità opposte e vengono giuntati internamente.
Applicazioni:
2.1 Reti Long-Haul e Trunk: Giunzione di cavi su lunghe distanze (ad esempio, tra città).
2.2 Reti Fiber-to-the-Home (FTTH): Creazione di punti di distribuzione in cui un cavo feeder viene ramificato in più cavi di derivazione.
2.3 Riparazione e ripristino della rete: Ripristino rapido di un cavo interrotto giuntando una nuova sezione.
2.4 Giunzione di segmenti di cavo: Collegamento di bobine di cavo di lunghezza di produzione durante la distribuzione iniziale.
2.5 Punti di transizione: Cambio di tipo di cavo (ad esempio, da aereo a interrato) o collegamento di cavi armati e non armati.
Come selezionare la chiusura in linea corretta:
3.1 Ambiente: Aerea, interrata, subacquea? Determina il grado di protezione IP (Ingress Protection) (ad esempio, IP68 per sommergibile) e la resistenza del materiale.
3.2 Numero di cavi e numero di fibre: Deve ospitare il numero di cavi e il numero totale di fibre (ad esempio, 2 cavi x 144 fibre ciascuno).
3.3 Riapribilità: È necessario aggiungere fibre o riconfigurare in seguito? La maggior parte è progettata per più riaperture.
3.4 Metodo di sigillatura: Termoretraibile (molto affidabile ma necessita di una torcia), sigillatura a gel (più pulita, senza attrezzi) o compressione meccanica.
3.5 Dimensioni e configurazione delle porte: Assicurarsi che abbia abbastanza porte del diametro corretto per i vostri cavi.
3.6 Conformità agli standard: Deve soddisfare gli standard di settore pertinenti (ad esempio, Telcordia GR-771, ICEA).
