Reti di comunicazione esterne ADSS a cavo in fibra mono-modo PE

Cable ADSS in fibra ottica FTTH

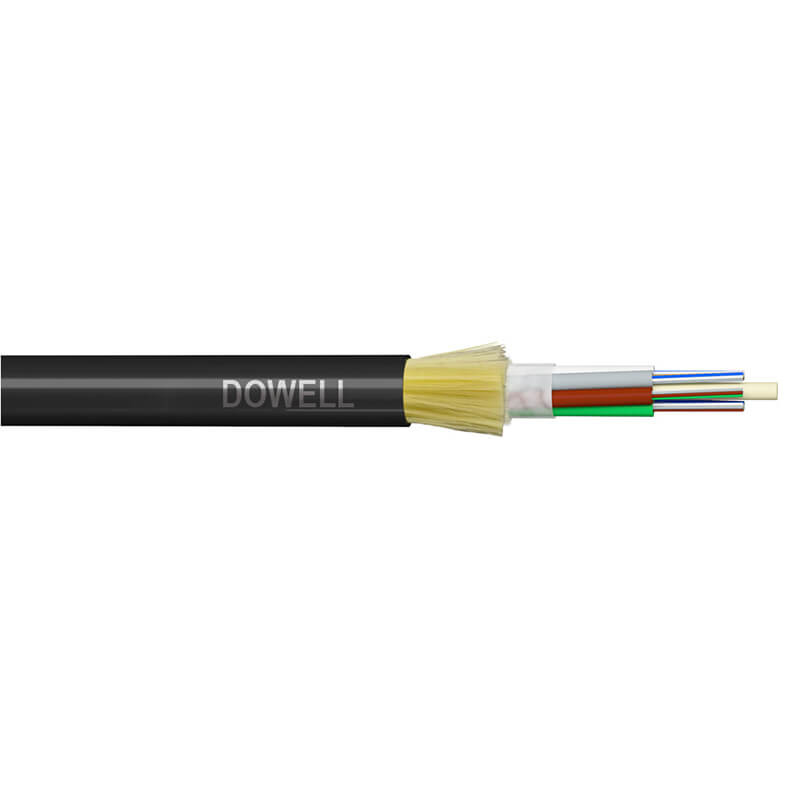

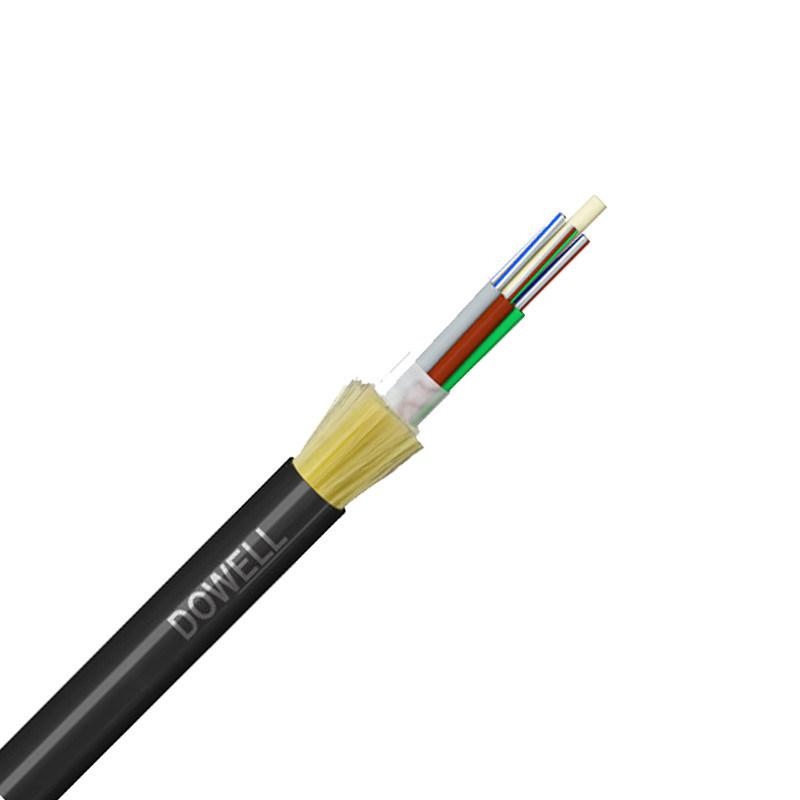

Il cavo ADSS a giacca singola è un tipo di cavo in fibra ottica autoportante completamente dielettrico (ADSS) progettato per installazioni aeree,specificamente per lunghezze relativamente più brevi comprese tra 50 metri e 200 metri. è comunemente utilizzato in varie reti di comunicazione esterna per fornire trasmissione e connettività di dati ad alta velocità.Possiamo personalizzare il numero di nuclei di cavi in fibra ottica ADSS in base alle esigenze del clienteIl numero di nuclei del cavo ADSS in fibra ottica è 2, 6, 12,24, 48, fino a 144 nuclei.

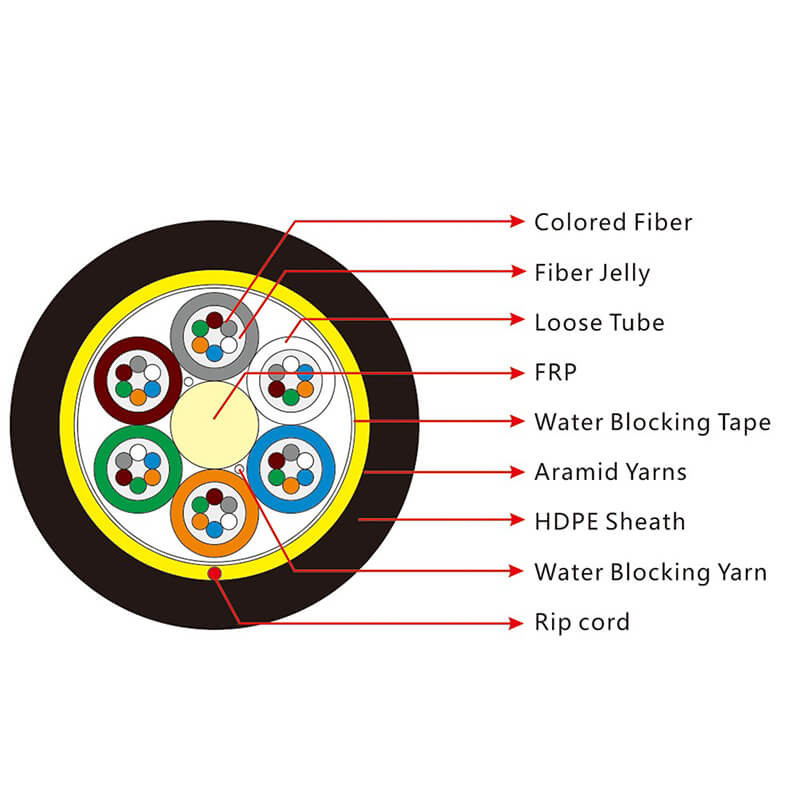

Parametro tecnico del cavo

Parametri		Specificità
Conteggio di fibre		2	6	12	24	60	144
Tubo sciolto	Materiale	PBT
	Fibra per tubo	2	4	4	4	12	12
	Numeri	1	2	3	6	5	12
Fabbricazione	Numeri	5	4	3	0	1	0
Forza centrale Membro	Materiale	FRP				PE rivestito in FRP
Materiale di blocco dell'acqua		Fabbricazione a partire da fibre sintetiche
Forza aggiuntiva		Fabbricazione a partire da fibre sintetiche
Giubbotto interno	Materiale	PE nero (polietilene)
	Spessore	Nominale: 0,8 mm
Giubbotto esterno	Materiale	PE nero (polietilene) o AT
	Spessore	Nominale: 17 mm
Diametro del cavo ((mm)		11.4	11.4	11.4	11.4	12.3	17.8
Peso del cavo ((kg/km)		94~101	94~101	94~101	94~101	119~127	241 ~ 252
Stresso di tensione nominale (RTS)		5.25	5.25	5.25	5.25	7.25	14.25
Tensione di lavoro massima (40%RTS) ((KN)		2.1	2.1	2.1	2.1	2.9	5.8
Stress quotidiano (15-25%RTS)		0.78 ~ 1.31	0.78 ~ 1.31	0.78 ~ 1.31	0.78 ~ 1.31	1.08~1.81	2.17 ~ 3.62
Distanze massime ammissibili (m)		100
Resistenza alla frantumazione (N/100 mm)		Breve tempo	2200
Condizioni meteorologiche adeguate			Velocità massima del vento: 25 m/s
Radius di piegatura (mm)	Installazione	20D
	Operazione	10D
Attenuazione (dopo il cavo) ((dB/km)	Fibra SM @1310nm	≤ 0.36
	Fibra SM @1550nm	≤ 0.22

Caratteristiche:

1.1 Erezione elettrica continua

1.2 Resistenza superiore ai segni elettrici con guaina AT

1.3 Peso leggero, piccolo diametro del cavo, riduzione del ghiaccio, impatto del vento e carico sulla torre

1.4 Ottime proprietà di trazione e di temperatura

1.5 Aspettativa di vita fino a 30 anni

Applicazione:

2.1 Autoportante Installazione aerea

2.2 Per le linee aeree elettriche inferiori a 110 kV, si applica una guaina esterna in PE.

2.3 Per le linee aeree elettriche pari o superiori a 110 km, si applica la guaina esterna AT.

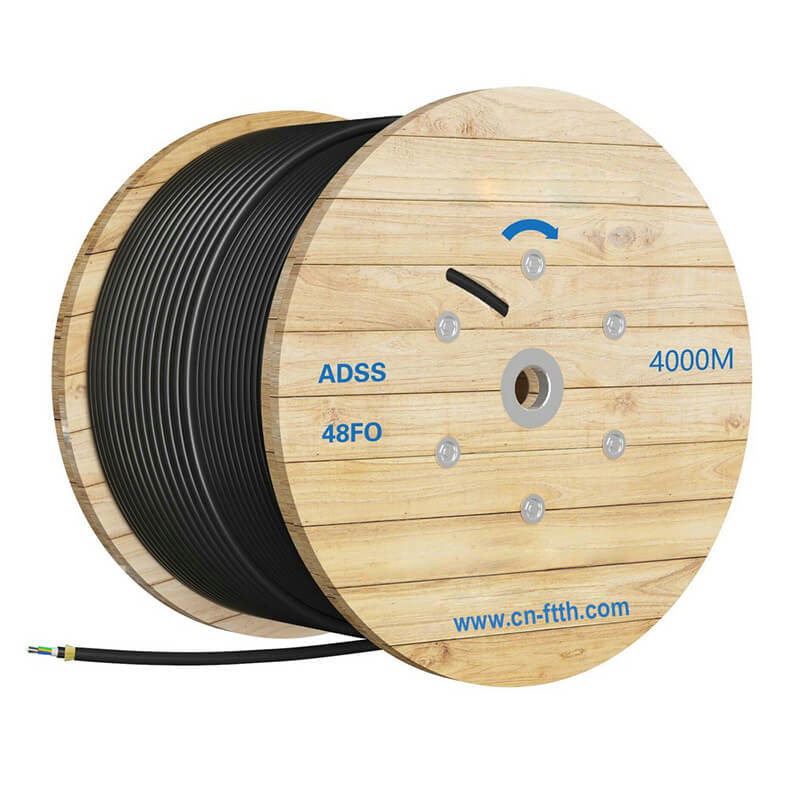

Confezione:
