Cable di fibra ottica auto-supportabile 2 6 12 24 48 144 Core

Cavo aereo autoportante completamente dielettrico 2 6 12 24 48 Fino a 144 anime

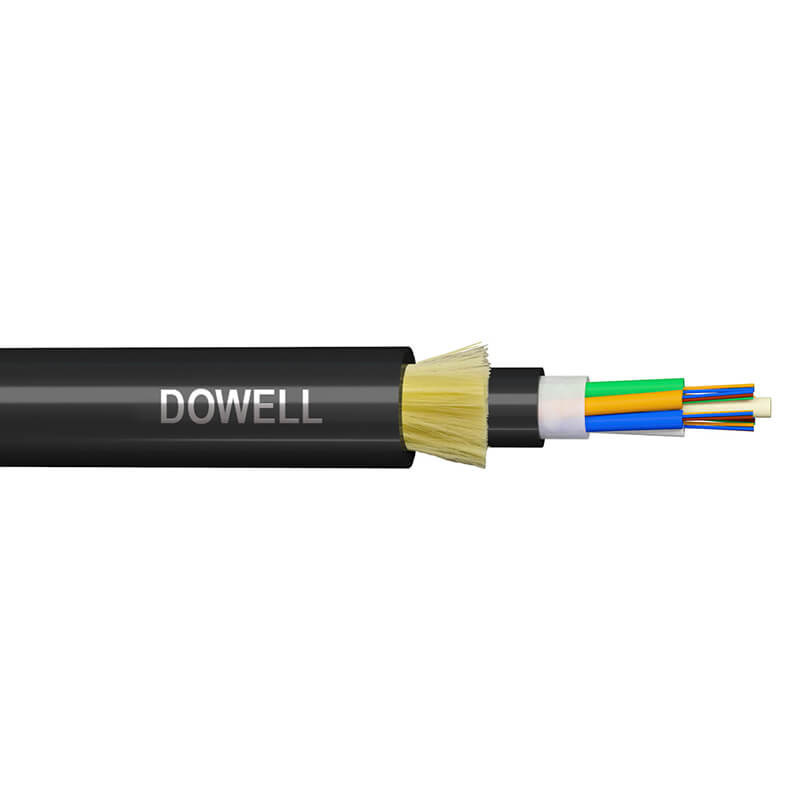

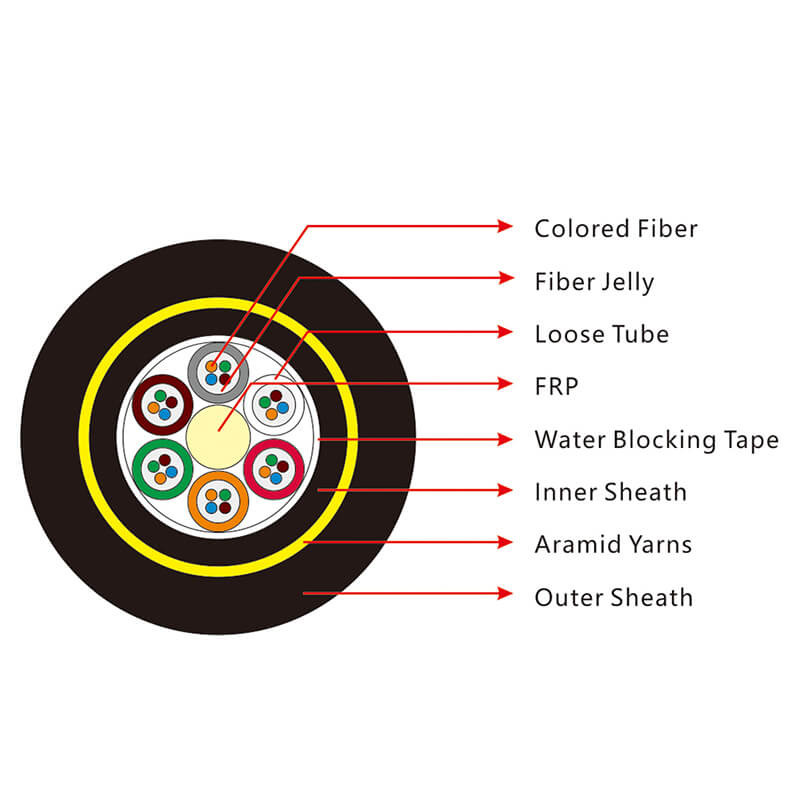

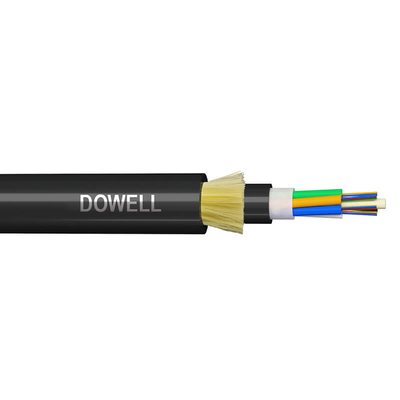

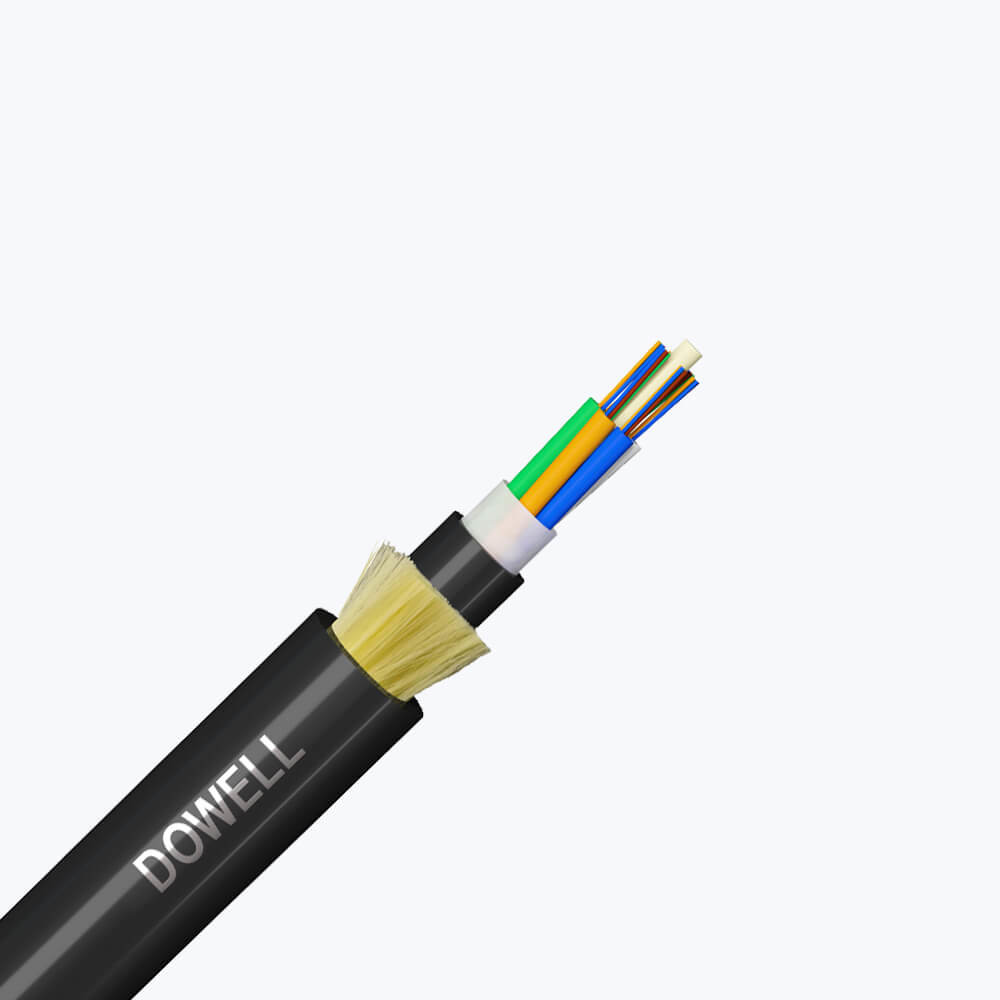

La costruzione del cavo aereo autoportante ADSS prevede che le fibre da 250 µm siano posizionate in un tubo libero realizzato in plastica ad alto modulo, riempito con un composto di riempimento resistente all'acqua. I tubi sono riempiti con un composto di riempimento resistente all'acqua. Il tubo (e i riempitivi) sono ritorti attorno a un FRP come membro di resistenza centrale non metallico in un nucleo di cavo compatto e circolare. Dopo che il nucleo del cavo è stato riempito con composto di riempimento, è coperto da una sottile guaina interna in PE. Dopo che uno strato ritorto di filati di aramide è stato applicato sulla guaina interna come membro di resistenza, il cavo è completato con una guaina esterna in PE o AT.

Caratteristiche Ottiche
Tipo di Fibra
Diametro del Campo di Modo (µm)	1310nm	9,1 ± 0,5
	1550nm	10,3 ± 0,7
Coefficiente di Attenuazione (dB/km)	1310nm	≤0,35
	1550nm	≤0,21
Non uniformità di Attenuazione (dB)		≤0,05
Lunghezza d'onda di dispersione zero (λo) (nm)		1300-1324
Pendenza massima di dispersione zero (Somax) (ps/(nm².km))		≤0,093
Coefficiente di dispersione di modo di polarizzazione (PMDo) (ps/km)		≤0,2
Lunghezza d'onda di taglio (λcc) (nm)		≤1260
Coefficiente di dispersione (ps/(nm·km))	1288~1339nm	≤3,5
	1550nm	≤18
Indice di rifrazione effettivo di gruppo (Neff)	1310nm	1,466
	1550nm	1,467
Caratteristica geometrica
Diametro del cladding (µm)		125,0 ± 1,0
Non circolarità del cladding (%)		≤1,0
Diametro del coating (µm)		245,0 ± 10,0
Non circolarità del coating (%)		≤6,0
Errore di concentricità nucleo-cladding (µm)		≤0,8
Caratteristica meccanica
Arricciamento (m)		≥4,0
Resistenza alla trazione (GPa)		≥0,69
Forza di spelatura del coating (N)	Valore medio	1,0~5,0
	Valore di picco	1,3~8,9
Perdita per macroflessione (dB)	Ø60mm,100 spire, @ 1550nm	≤0,05
	Ø32mm,1 spira, @ 1550nm	≤0,05

Parametri Tecnici del Cavo:

Parametri		Specifiche
Numero di fibre		2	6	12	24	60	144
Tubo libero	Materiale	PBT
	Fibre per tubo	2	4	4	4	12	12
	Numero	1	2	3	6	5	12
Barra di riempimento	Numero	5	4	3	0	1	0
Membro di resistenza centrale	Materiale	FRP				FRP rivestito PE
Materiale di blocco acqua		Filato di blocco acqua
Membro di resistenza aggiuntivo		Filati di aramide
Guaina interna	Materiale	PE nero (Polietilene)
	Spessore	Nominale: 0,8 mm
Guaina esterna	Materiale	PE nero (Polietilene) o AT
	Spessore	Nominale: 1,7 mm
Diametro del cavo (mm)		11,4	11,4	11,4	11,4	12,3	17,8
Peso del cavo (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Tensione nominale di trazione (RTS) (KN)		5,25	5,25	5,25	5,25	7,25	14,25
Tensione massima di esercizio (40% RTS) (KN)		2,1	2,1	2,1	2,1	2,9	5,8
Tensione di esercizio quotidiana (15-25% RTS) (KN)		0,78~1,31	0,78~1,31	0,78~1,31	0,78~1,31	1,08~1,81	2,17~3,62
Campata massima ammissibile (m)		100
Resistenza alla compressione (N/100mm)		Breve termine	2200
Condizioni meteorologiche adatte			Velocità massima del vento: 25 m/s Ghiaccio massimo: 0 mm
Raggio di curvatura (mm)	Installazione	20D
	Esercizio	10D
Attenuazione (dopo cavo) (dB/km)	Fibra SM @1310nm	≤0,36
	Fibra SM @1550nm	≤0,22

Applicazione:

Installazione aerea autoportante

Per linee elettriche aeree inferiori a 110 kV, viene applicata la guaina esterna in PE.

Per linee elettriche aeree pari o superiori a 110 kV, viene applicata la guaina esterna AT.
