Dettagli:
|
| Tipo di fibra: | G652D / G657A | No. di fibra: | 12F |
|---|---|---|---|
| Membro della forza: | Acciaio | armatura: | Nastro d'acciaio ondulato |

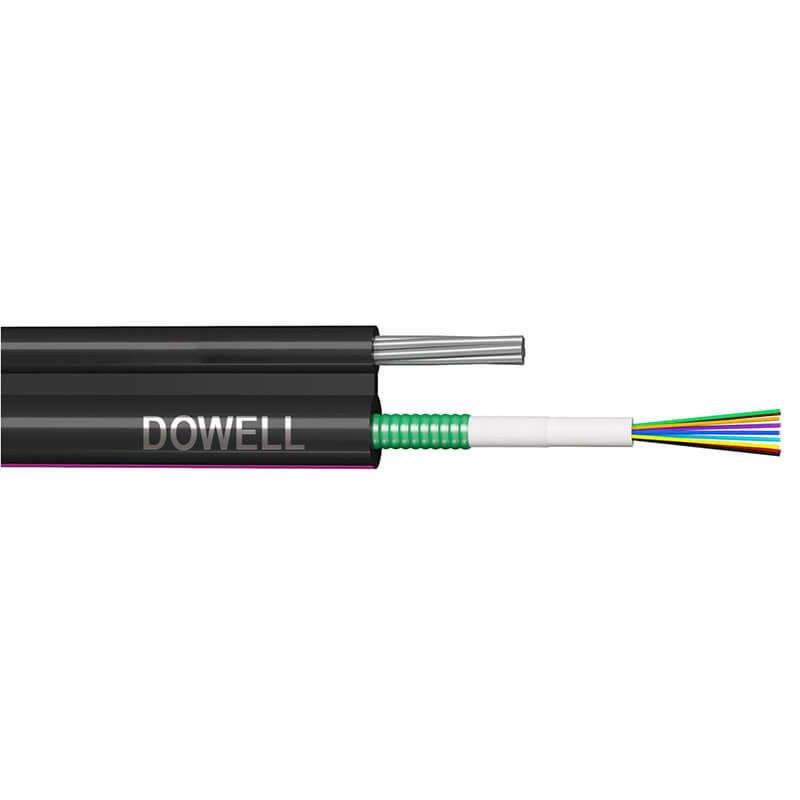

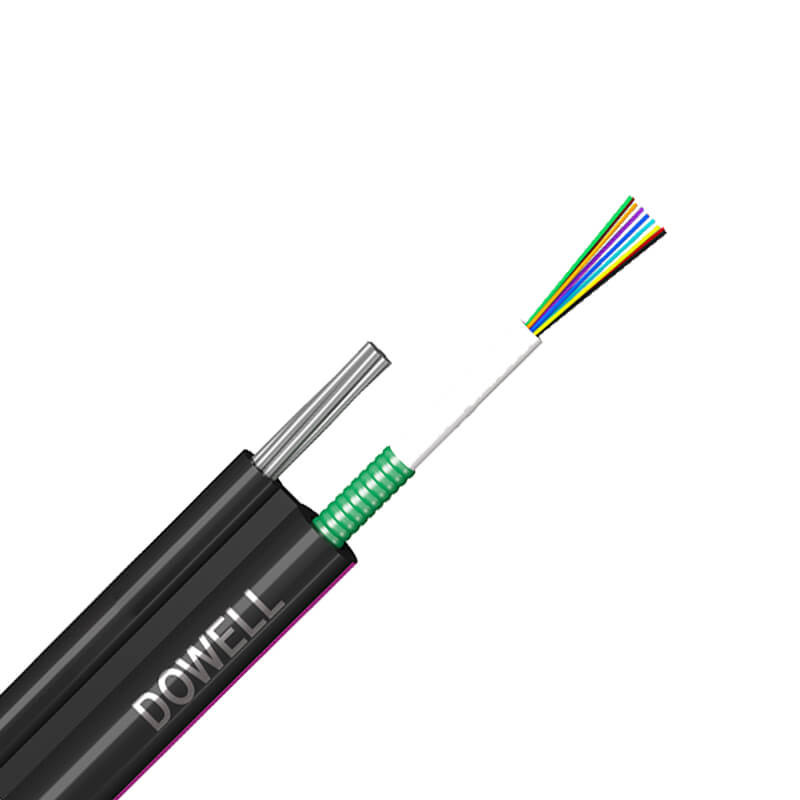

Figura 8 Cable ottico a tubo centrale a 12 nuclei per reti FTTH FTTX

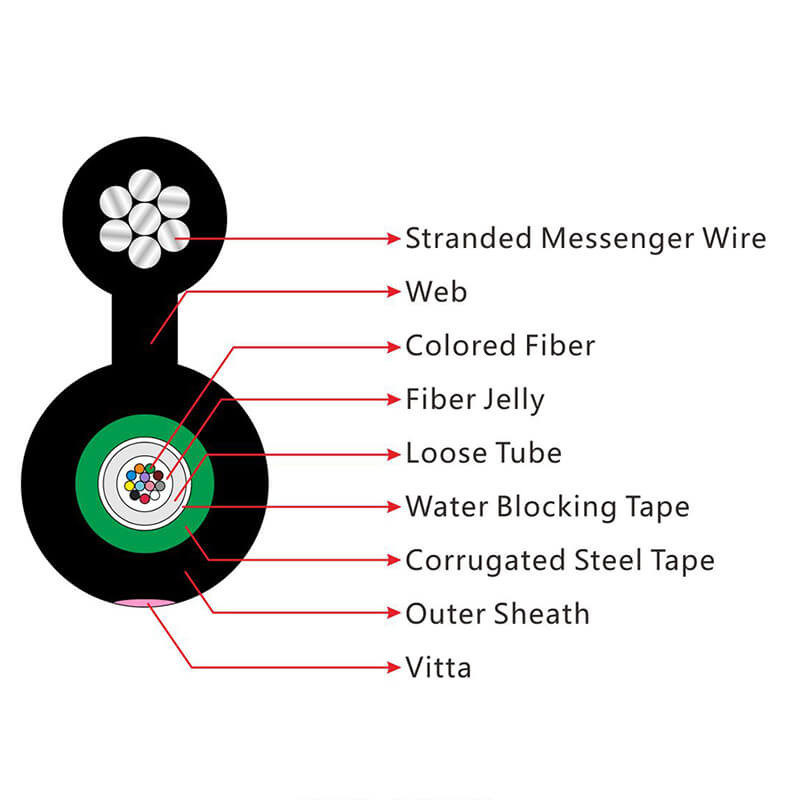

GYXTC8S figura 8 cavo a fibra ottica,Le fibre mono/multimoda sono posizionate nel tubo sciolto, che è realizzato in materiali plastici ad alto modulo e riempito di composto di riempimento.e materiali di blocco dell'acqua sono distribuiti in interstizi di essoQuesta parte del cavo, accompagnata dai fili a filo come parte di supporto, è completata da una guaina in PE per costituire una struttura di figura 8.
Caratteristiche ottiche
| G.652 | G.657 | 50/125um | 62.5/125um | ||
| Attenuazione (+20) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤ 1,5 dB/km | ≤ 1,5 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | |||
| @1550nm | ≤ 0,24 dB/km | ≤ 0,26 dB/km | |||
| Larghezza di banda | @850nm | ≥ 500 Mhz.km | ≥ 200 Mhz.km | ||
| Classe A 850 nm | @1300nm | ≥ 1000 Mhz.km | ≥ 600 Mhz.km | ||
| Apertura numerica | 0.200±0.015NA | 0.275±0.015NA | |||
| Lunghezza d'onda di taglio del cavo | ≤ 1260 nm | ≤ 1480 nm | |||
| Fibre SM | Tipo di fibra | G652D / G657A | MFD | 8 6 9,8 mm |
| Diametro del rivestimento | 125±0,7um | Non circolarità del rivestimento | ≤ 0,7% | |
| Diametro del rivestimento | 242±7um | Colore della fibra | Spettro standard | |
| Membro della forza | Materiale | Acciaio | Diametro | 7*1,0 mm/1 6 mm |
| Tubo sciolto | Materiale | PBT | Diametro | 2.2 0 1 mm |
| Armatura | Materiale | nastri di acciaio ondulato | ||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua | ||
| Involucro esterno | Materiale | MDPE | ||
| Diametro | 30,8 mmx7,5 mm ((± 0,4) -12,5 mm (± 1) | |||
| Resistenza alla trazione | A lungo termine ((N) | 600N | A breve termine (n) | 1500 N |
| Carico di schiacciamento | A lungo termine ((N) | 300N/100mm | A breve termine (n) | 1000N/100mm |
| Raggio di piegatura | Dinamica | 160N | Staticità | 80N |
Applicazione
Attività di reti ottiche ad alte prestazioni
