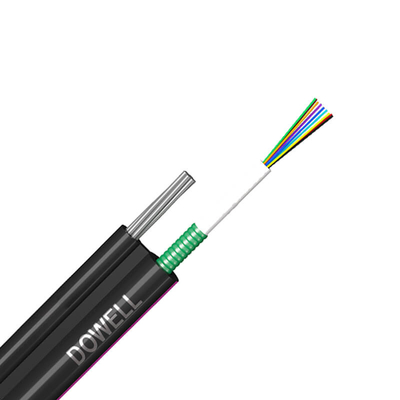

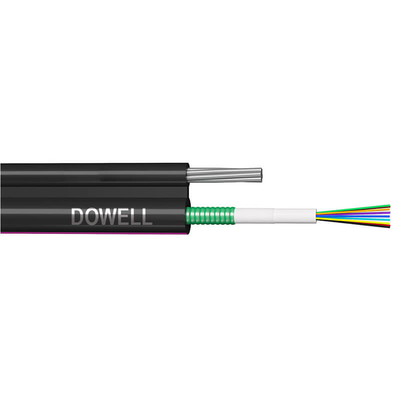

Figura 8 Cavo a fibra fibra multimoda a tubo centrale a 12 nuclei in singolo modo per reti FTTH FTTX

Figura 8 Cable ottico a tubo centrale a 12 nuclei per reti FTTH FTTX

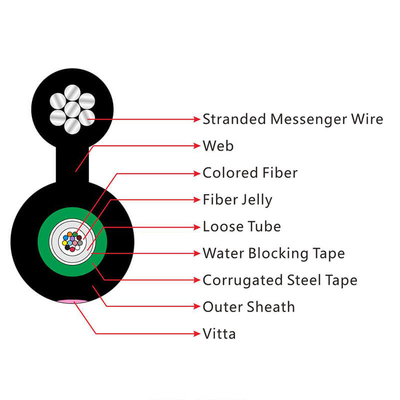

GYXTC8S figura 8 cavo a fibra ottica, le fibre monomodo/multimodo sono posizionate nel tubo sciolto, che è realizzato in materiali plastici ad alto modulo e riempito con composto di archivio.PSP viene applicato longitudinalmente intorno al tubo sciolto. e i materiali che bloccano l'acqua sono distribuiti in intervalli di esso.questa parte del cavo accompagnata dai fili stratificati come parte di supporto sono completati con una guaina PE per essere una struttura figura-8.

Caratteristiche ottiche:

Parametri tecnici:

Fibre SM	Tipo di fibra	G652D / G657A	MFD	8 6 9,8 mm
	Diametro del rivestimento	125±0,7um	Non circolarità del rivestimento	≤ 0,7%
	Diametro del rivestimento	242±7um	Colore della fibra	Spettro standard
Membro della forza	Materiale	Acciaio	Diametro	7*1,0 mm/1 6 mm
Tubo sciolto	Materiale	PBT	Diametro	2.2 0 1 mm
Armatura	Materiale	nastri di acciaio ondulato
Sistema di blocco dell'acqua	Materiale	Nastro ad acqua
Involucro esterno	Materiale	MDPE
	Diametro	30,8 mmx7,5 mm ((± 0,4) -12,5 mm (± 1)
Resistenza alla trazione	A lungo termine ((N)	600N	A breve termine (n)	1500 N
Carico di schiacciamento	A lungo termine ((N)	300N/100mm	A breve termine (n)	1000N/100mm
Raggio di piegatura	Dinamica	160N	Staticità	80N

Caratteristiche:

1.1 L'elevata resistenza alla trazione dei fili stratificati soddisfa il requisito dell'autoportanza

1.2 Buone prestazioni meccaniche e di temperatura

1.3 tubo sciolto di alta resistenza resistente all'idrolisi

1.4 Speciali composti di riempimento dei tubi assicurano una protezione critica delle fibre

1.5 Per garantire l'impermeabilità del cavo si adottano le seguenti misure:

1.6 Miscela di riempimento di tubi sciolti

1.7 Riempimento al 100% del nocciolo del cavo

1.8 resistenza all'umidità con nastro di acciaio

Applicazione:

2.1 Attività di una rete ottica ad alte prestazioni

2.2 Strade ottiche ad alta velocità negli edifici (FTTX)

2.3 Tutti i tipi di cavi in fibra con strutture diverse

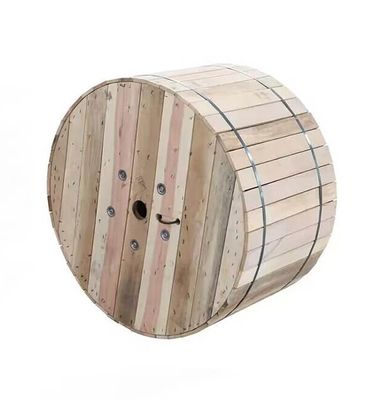

Confezione:
